タンタル織金網–高い融点と安定した化学能力

タンタル織りワイヤーメッシュ、タンタルメッシュとも呼ばれる、タンタルスクリーンは、タンタルでできている希少な金属メッシュです。タンタルによって織られるワイヤークロスは2996 °Cの非常に高い融点を有する。ガラスと同様に、その高い耐食性性能は、通常の室温では影響を受けません。中温度 (約150 °C) の状態では、フッ化物、フッ化水素酸、三酸化硫黄 (発煙硫酸を含む) 、アルカリ、および一部の溶融塩のみがタンタルに影響を及ぼします。

A roll of plain weave and a roll of dutch weave tantalum woven wire mesh on black background.

仕様

表1: タンタルの化学成分 (%)
要素	C	Cb	フェ	H	Mo	N	Ni	O	Si	た	Ti	W
コンテンツ	0.01	0.05	0.01	0.001	0.01	0.01	0.01	0.015	0.005	レム	0.01	0.03

さらに表示

少ない表示-

表2: プレーン & ツリウィーブタンタル織りワイヤーメッシュ/布
アイテム	メッシュ	ワイヤー直径		織りタイプ	メッシュオープニング		オープンエリア
アイテム	メッシュ	インチ	Mm	織りタイプ	インチ	Mm	オープンエリア
タン-880.02	8 × 8	0.0200	0.508	プレーン	0.1050	2.6670	70.60
タン-14140.016	14 × 14	0.0160	0.4064	プレーン	0.0554	1.4072	60.20
タン-30300.003	30 × 30	0.0030	0.0762	プレーン	0.0303	0.7696	82.80
タン-35350.0078	35 × 35	0.0078	0.1981	ツイル	0.0208	0.5283	52.90
タン-50500.003	50 × 50	0.0030	0.0762	プレーン	0.0170	0.4318	72.30
タン-80800.003	80 × 80	0.0030	0.0762	プレーン	0.0095	0.2413	57.80
タン-1001000.003	100 × 100	0.0030	0.0762	ツイル	0.0070	0.1778	49.00
タン-880.028	8 × 8	0.0280	0.71	プレーン	0.0970	2.4650	60.20
タン-10100.0252	10 × 10	0.0252	0.64	プレーン	0.0748	1.9000	55.90
タン-12120.0228	12 × 12	0.0228	0.58	プレーン	0.0605	1.5370	58.90
タン-14140.0165	14 × 14	0.0165	0.42	プレーン	0.0547	1.3900	59.00
タン-16160.015	16 × 16	0.0150	0.38	プレーン	0.0476	1.2100	57.90
タン-18180.0157	18 × 18	0.0157	0.4	プレーン	0.0398	1.0100	51.30
タン-20200.0157	20 × 20	0.0157	0.4	プレーン	0.0343	0.8700	46.90
タン-24240.0106	24 × 24	0.0106	0.27	プレーン	0.0310	0.7880	55.40
タン-28280.0091	28 × 28	0.0091	0.23	プレーン	0.0267	0.6770	55.70
タン-30300.011	30 × 30	0.0110	0.28	プレーン	0.0223	0.5670	44.80
タン-35350.013	35 × 35	0.0130	0.33	プレーン	0.0156	0.3960	29.70
タン-40400.0098	40 × 40	0.0098	0.25	プレーン	0.0152	0.3850	36.70
タン-50500.0063	50 × 50	0.0063	0.16	プレーン	0.0150	0.3810	36.00
タン-60600.0063	60 × 60	0.0063	0.16	プレーン	0.0104	0.2630	39.00
タン-80800.0047	80 × 80	0.0047	0.12	プレーン	0.0078	0.1980	39.00
タン-1001000.0039	100 × 100	0.0039	0.1	プレーン	0.0061	0.1540	37.00
タン-1201200.0031	120 × 120	0.0031	0.08	プレーン	0.0052	0.1320	38.70
タン-1501500.0024	150 × 150	0.0024	0.06	プレーン	0.0043	0.1090	41.50
タン-2002000.0020	200 × 200	0.0020	0.05	プレーン	0.0030	0.0770	36.70
タン-3003000.0014	300 × 300	0.0014	0.035	プレーン	0.0019	0.0490	34.40
注意事項: 特別なサイズはカスタマイズのために利用できます。

表3: タンタル織りワイヤーメッシュ/布のオランダ織り
アイテム	メッシュサイズ (ワイヤー/インチ)	ワイヤー直径
アイテム	メッシュサイズ (ワイヤー/インチ)	インチ	Mm
タン-1264	12 × 64	0.0228/0.0157	0.580/0.400
タン-24110	24 × 110	0.0142/0.0098	0.360/0.250
タン-1488	14 × 88	0.0197/0.0130	0.500/0.330
タン-14110	14 × 110	0.0157/0.0106	0.400/0.270
タン-30150	30 × 150	0.0071/0.0055	0.180/0.140
タン-40200	40 × 200	0.0055/0.0043	0.140/0.110
タン-50250	50 × 250	0.0039/0.0028	0.100/0.071
タン-80700	80 × 700	0.0024/0.0020	0.060/0.050
タン-165800	165 × 800	0.0028/0.0016	0.071/0.040
タン-1651400	165 × 1400	0.0020/0.0013	0.050/0.032
タン-2001800	200 × 1800	0.0020/0.0012	0.050/0.030
タン-3252300	325 × 2300	0.0012/0.0010	0.030/0.025
タン-4002800	400 × 2800	0.0012/0.0008	0.030/0.020
注意事項: 特別なサイズはカスタマイズのために利用できます。

特徴

高い融点を使用します。それは2996 °C / 5425 °Fまですることができます。
強い耐食性および優秀な化学安定性を使用します。 150 °C温度以下の任意の要素で安定。
良好な延性と靭性
優れたフィルタリング性能を使用します。さまざまなワイヤー直径とメッシュのプレーン、ツイル、オランダの織り方は、さまざまなフィルタリングの細かさと使用条件を満たすことができます。

アプリケーション

タンタルによって織られるワイヤメッシュは、次のように広く使用されています。

化学液体フィルター
ガス液体フィルター
ヒーターサポートメッシュ
電子機器電極
电気真空コンポーネント
ふるいスクリーン

タンタルによって織られるワイヤメッシュは、以下の業界で広く使用されています。

電気真空産業。
熱処理業界
化学産業
医療業界
水処理産業。

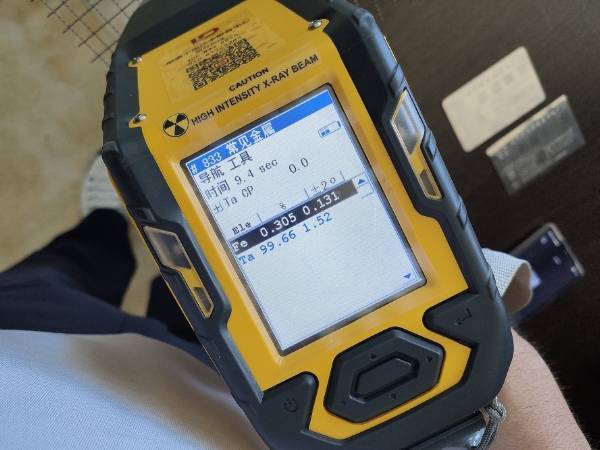

Detect chemical composition of tantalum woven wire mesh with a hand-held tool

タンタル織り金網化学組成検出

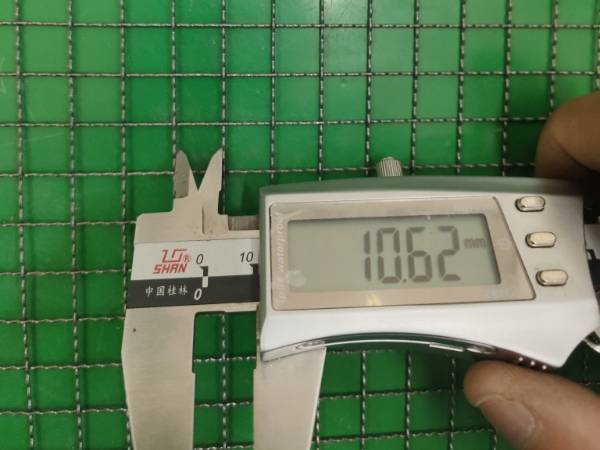

Measure tantalum woven wire mesh mesh opening with vernier caliper

タンタル織り金網メッシュ開口部測定
